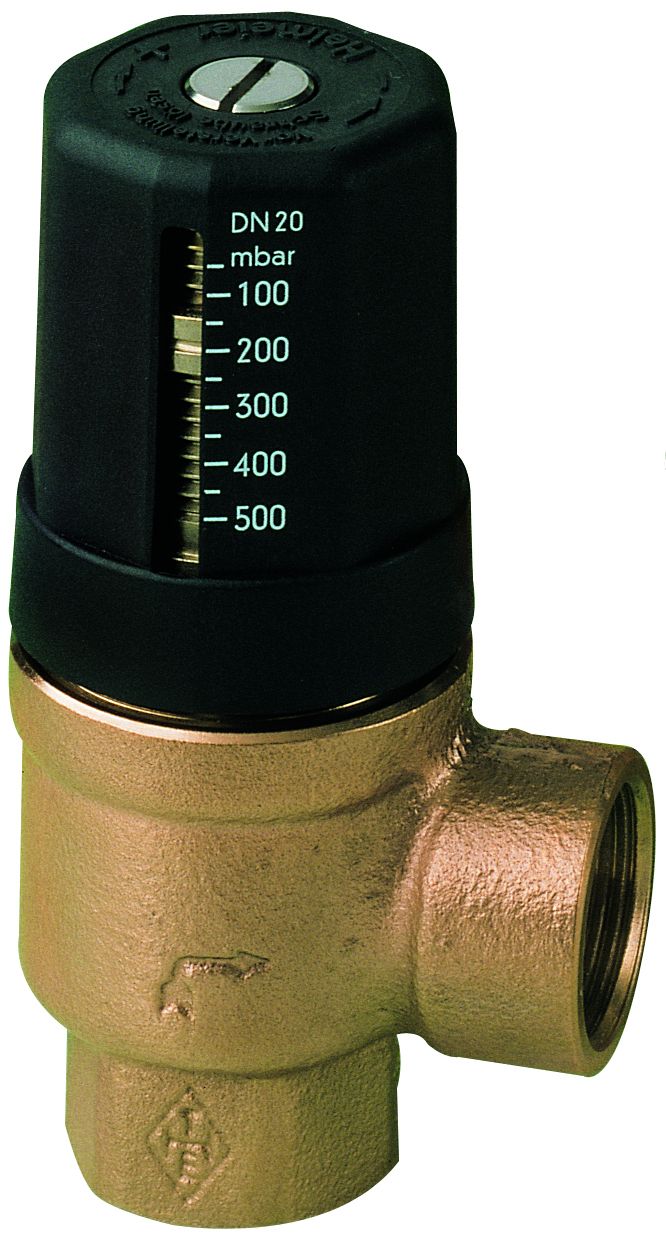

HEIMEIER Hydrolux 3/4" 5501-03.000 přepouštěcí ventil DN20, rozsah nastavení 50-500 mbar (5-50kPa)

HYDROLUX

Přepouštěcí ventil s přímým nastavením tlaku na stupnici, je proporcionální přepouštěcí ventil pracující s malou hysterezí.

Funkce a výhody:

integrovaná stupnice nastavení tlakové diference

úzké pásmo proporcionality (nepatrné odchylky od nastavené hodnoty)

velmi tichý provoz díky optimalizované konstrukci

centrální vedení kuželky ventilu s minimálním třením

Pomocí vnitřní dostatečně dimenzované pružiny z ušlechtilé oceli se dosahuje maximální přesnosti

Technický popis

Použití:

Otopné a chladicí soustavy

Funkce:

Proporcionální přepouštěcí ventil
Plynule nastavitelná hodnota tlakové diference (Δp)

Rozměry:

DN 20-32

Tlaková třída:

PN 16

Rozsah nastavení:

50 až 500 mbar (5 až 50 kPa, 0,5 až 5 m v. sl.).
Z výroby je ventil nastaven a cejchován na hodnotu 200 mbar (20 kPa, 2 m v. sl.).
300 až 1800 mbar (30 až 180 kPa, 0,3 až 18 m v. sl.).
Z výroby je ventil nastaven a cejchován na hodnotu 300 mbar (30 kPa, 3 m v. sl.).

Doporučený max. průtok (V):

DN 20: 2,0 m³/h
DN 25: 3,5 m³/h
DN 32: 7,0 m³/h

Max. tepelný výkon (Q):

při Δt 20 K / 10 K
DN 20: 46,5 / 23,3 kW
DN 25: 81,4 / 40,7 kW
DN 32: 162,8 / 81,4 kW

Teploty:

Max. pracovní teplota: 120°C
Min. pracovní teplota: -10°C

Materiál:

Těleso ventilu: Koroziodolný bronz
O-kroužky: EPDM
Kuželka ventilu: EPDM
Pružina: Nerez
Ventilová vložka: Mosaz
Dřík: Mosaz
Ruční hlavice: PA6.6 GF30

Připojení potrubí:

Připojení na přívodní potrubí vnitřním závitem, na zpátečku vnitřním závitem nebo šroubením s plochým těsněním.
Závity odpovídají DIN 2999.

Označení:

Těleso: THE, PN, DN a směr průtoku.
Ruční hlavice: Heimeier, DN
