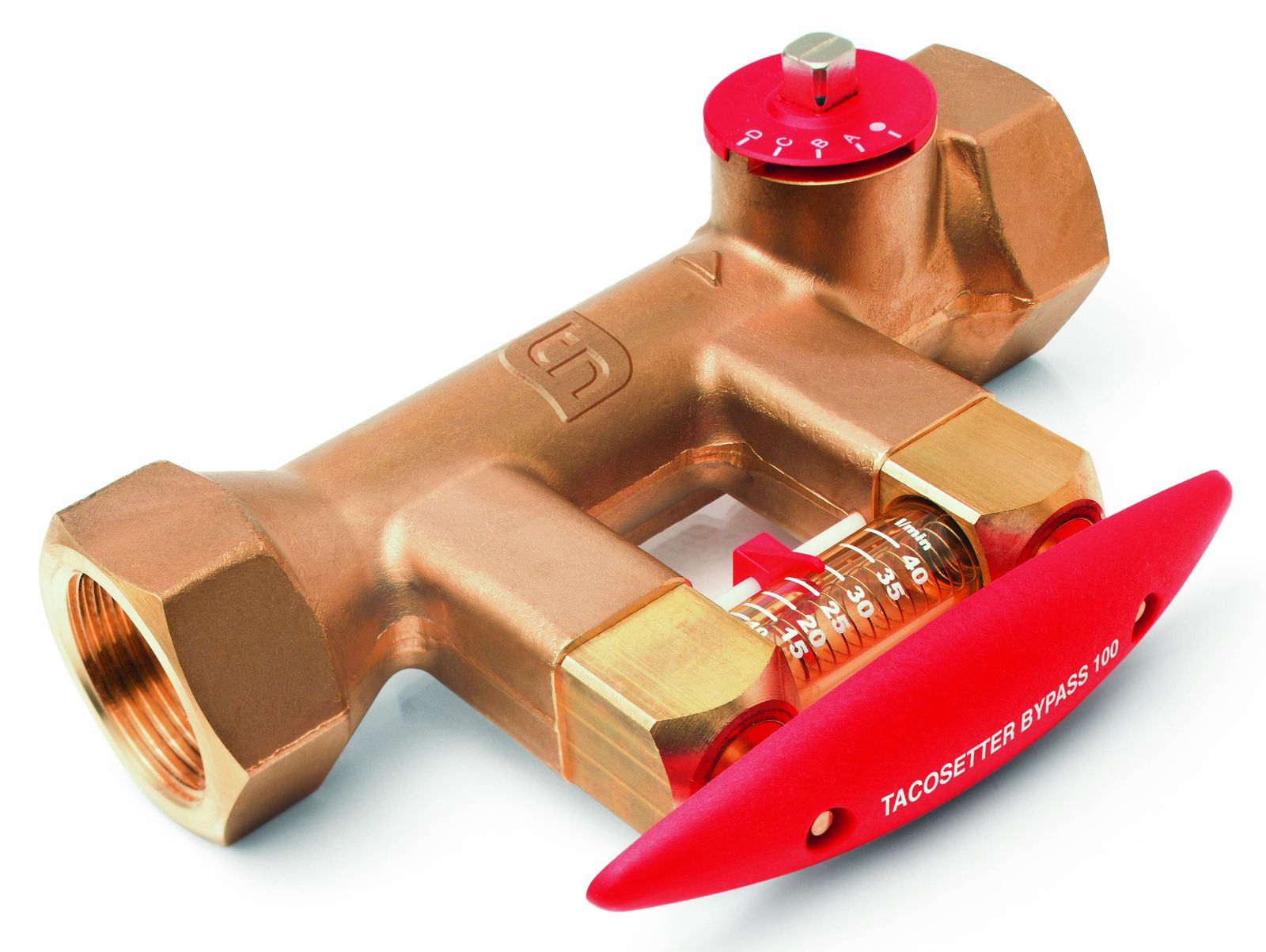

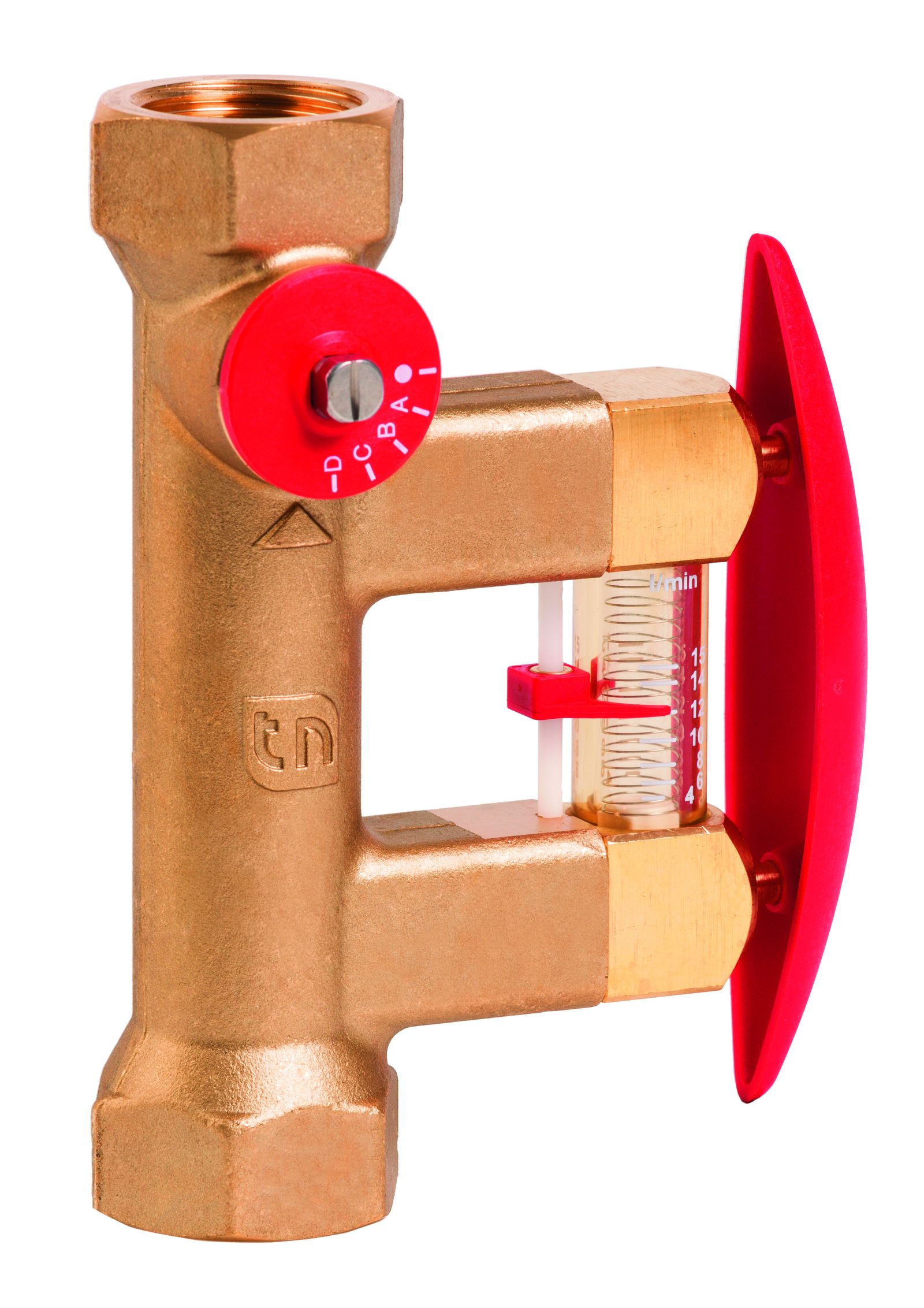

TacoSetter Bypass 100 vyvažovací ventil 1/2"x1/2" vnitřní závit; 2-8 l/min.; kvs 1,95

TacoSetter Bypass 100 vyvažovací ventil 1/2"x1/2" vnitřní závit; 2-8 l/min.; kvs 1,95

Katalógová cena bez DPH: 148,77 EUR

Katalógová cena s DPH: 178,52 EUR

Akčná zľava 15 %

Vaša cena bez DPH: 126,45 EUR

Vaša cena s DPH: 151,74 EUR

ks
  • Výrobca: Taconova
  • Katalógové číslo: 223.2262.000
  • Termín dodania (dni): 14
  • Počet v balení: 1 ks

Odkazy k tovaru

 Technický list TacoSetter_Bypass_100
 Návod k instalaci TacoSetter_Bypass_100 vnitřní závit
 Návod k instalaci TacoSetter_Bypass_100 výměnné sklo
 Průtokové křivky glykolu TacoSetter

TacoSetter Bypass 100 vyvažovací ventil

TacoSetter Bypass – interně známý jako «TacoSetter» – klasik mezi vyvažovacími ventily. Oblíbený a spolehlivý originál pro statické hydronické vyvažování ukazuje průtokové množství pomocí stupnice přímo na průhledové trubici nebo v armatuře. TacoSetter Bypass je od roku 1985 součástí sortimentu Taconova. Při uchování svých osvědčených vlastností byl soustavně dále vyvíjen. Vedle standardní verze existuje solární verze s vysokou tepelnou odolností (do 185°C).

Popis

Přímé hydronické vyvažování a kontrola průtoku v systémech a subsystémech. Vyvažovací ventily nabízejí přesnou a snadnou metodu nastavení rychlosti průtoku v topných, větracích, klimatizačních a sanitárních soustavách. Seřizovací ventily nabízejí snadnou a přesnou metodu nastavení rychlosti průtoku v topných, klimatizačních a větracích soustavách.
Správná vyváženost hydronických okruhů zajišťuje optimální distribuci energie, a tudíž efektivní provoz v souladu s požadavky na úsporu energie, určenými legislativou.
Pomocí seřizovacích ventilů TacoSetter Bypass 100 může kvalifikovaná obsluha ihned přímo na místě nastavit požadovanou rychlost průtoku bez nutnosti vyškolení a nákladných měřících přístrojů.

Výhody

  • Přesné a rychlé vyvážení soustavy bez převodových diagramů, tabulek a měřících přístrojů
  • Přímé odečítání nastaveného průtoku v l/min
  • Instalace v libovolné pozici, nevyžaduje údržbu
  • Kontrola průtoku pomocí nastavitelného jezdce
  • Regulační ventil s uzavírací funkcí (zbytkový průsak možný)
  • Nízká tlaková ztráta

Funkce

Měření průtoku je založeno na principu plováku unášeného protékajícím médiem proti síle pružiny. Odečítací polohou hodnoty průtoku je spodní okraj plováčku.
Měřící jednotka je umístěna v obchvatu hlavního toku a aktivuje se podle potřeby stlačením rukojeti pomocí vestavěných klapek.
Při opětovném uvolnění se zpětnou pružinou obchvat uzavře. Měření nemá vliv na velikost průtoku v hlavním potrubí.

Technické údaje

  • hodnota kvs a rozsah měření: viz tabulky
  • provozní teplota TB max: 100 ˚C
  • provozní tlak PB max: 10 bar
  • přesnost měření
  • rozsah měření 20 – 80 % = ± 5 % konečné hodnoty
  • rozsah měření do 20 % a nad 80 % = ± 10 % konečné hodnoty
  • vnitřní závit Rp (cylindrický) dle DIN 2999/ISO 7 nebo
  • cylindrický vnější závit (G) dle ISO 228
  • montážní poloha: ve směru proudění, libovolná (360°)

Materiál

  • pouzdro: mosaz
  • měřicí trubice: plast
  • vnitřní díly: nerezová ocel, mosaz a plast
  • průhledová trubice: teplovzdorná a nárazuvzdorný plast
  • těsnění: EPDM

Průtoková média

  • topná voda (VDI 2035); SWKI BT 102-01; ÖnORM h 5195–1)
  • pitná voda (DIN 1988-200)
  • vodní směsi s obvyklými antikorozními a nemrznoucími přísadami do 50 % (viz dokumentace „korekční křivky glykol“)

Kategorie budov

pro instalace potrubí do soustav pro pitnou vodu, vytápění a chlazení:

  • bytové domy, sídliště s rodinnými domy, vícegenerační rodinné domy
  • domovy a nemocnice
  • správní budovy a stavby v oblasti služeb
  • hotely s restaurace / komerční kuchyně
  • školy a tělocvičny / sportovní zařízení
  • komerční a průmyslové stavby
  • zařízení s částečným využitím jako kasárna, kempy

Certifikáty

SVGW, KTW, W270, ACS
