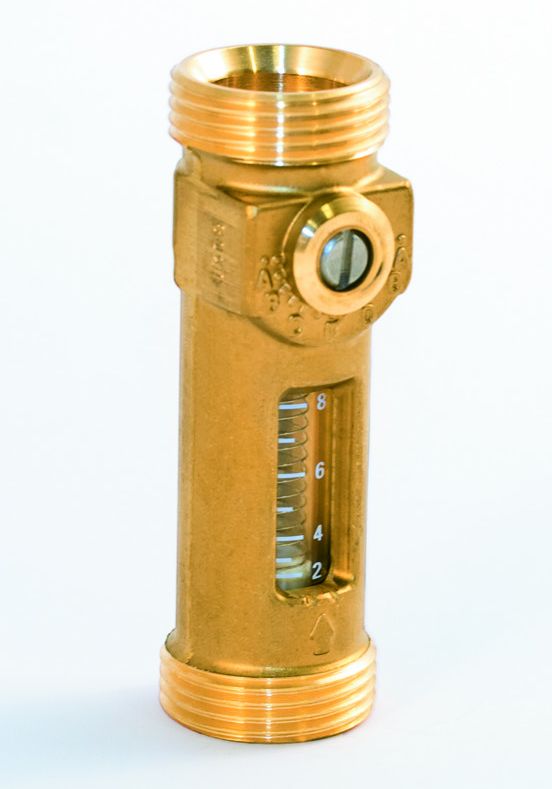

TacoSetter Inline 100 vyvažovací ventil 3/4"x3/4" vnější-vnější závit, 0,6-2,4 l/min., kvs 0,6 ; odolný proti korozi

TacoSetter Inline 100 vyvažovací ventil

TacoSetter Inline je multitalentem mezi vyvažovacími ventily. Pomocí něj lze průtok v nejrůznějších systémech přímo regulovat, zobrazit a omezit. Používá se u podlahových topení, rozdělovačů topných okruhů, tepelných čerpadel, chladicích okruhů, sanitárních a solárních zařízení.

Přímé hydronické vyvažování a kontrola průtoku přímo v systémech a subsystémech. Seřizovací ventily nabízejí přesnou a snadnou metodu nastavení rychlosti průtoku v topných, větracích, klimatizačních a chladicích soustavách. Správná vyváženost hydronických okruhů zajišťuje optimální distribuci energie, a tudíž efektivní a ekonomický provoz v souladu s požadavky na úsporu energie, určenými legislativou.
Pomocí vyvažovacích ventilů TacoSetter Inline 100 může jakákoliv kvalifikovaná obsluha nastavit přímo na místě správnou rychlost průtoku bez nutnosti vyškolení a nákladných měřících přístrojů.

Výhody

• Přesné a rychlé vyvážení soustavy bez převodových diagramů, tabulek a měřících přístrojů
• Přímé odečítání nastaveného průtoku v l/min
• Instalace v libovolné pozici, bez nároků na údržbu
• Regulační ventil s uzavírací funkcí (možný zbytkový průsak)
• Ucelený program šroubení
• K dispozici rovněž verze s odolností proti korozi mosazi

Funkce

Měření průtoku je založeno na principu plováčku unášeného protékajícím médiem proti síle pružiny. Průtokoměr je vestavěn do tělesa ventilu. Regulace se provádí manipulací regulačního prvku použitím šroubováku.
Odečítací polohou hodnoty průtoku je spodní okraj plováčku.

Technické údaje

• hodnota kvs a rozsah měření: viz tabulky vedle
• provozní teplota:
• verze Inline 100: TB max: 100 ˚C
• verze Inline 130: TB max: 130 °C (krátkodobě 160 °C )
• provozní tlak:
• verze Inline 100: PB max: 10 bar
• verze Inline 130: PB max: 8 bar
• přesnost měření: ± 10 % konečné hodnoty
• připojovací závit: dle DIN 2999/ISO 7 resp. ISO 228
• montážní poloha: ve směru proudění, libovolná (360°)

Materiál

• pouzdro: mosaz nebo mosaz odolná proti korozi mosazi
• měřicí trubice: plast
• vnitřní díly: nerez ocel a plast
• průhledová trubice: tepluvzdorný a nárazuvzdorný plast nebo borosilikát
• těsnění: EPDM

Průtoková média

• topná voda (VDI 2035); SWKI BT 102-01; ÖnORM h 5195–1)
• pitná voda (DIN 1988-200)
• vodní směsi s obvyklými antikorozními a nemrznoucími přísadami do 50 % (TacoSetter Inline 100: viz dokumentace „korekční křivky glykol“)

Kategorie budov

Pro instalace potrubí do soustav pro pitnou vodu, vytápění a chlazení:

• bytové domy, sídliště s rodinnými domy, vícegenerační rodinné domy
• domovy a nemocnice
• správní budovy a stavby v oblasti služeb
• hotely a restaurace/ komerční kuchyně
• školy a tělocvičny / sportovní zařízení
• komerční a průmyslové stavby
• zařízení s částečným využitím jako kasárna, kempy

Certifikáty

SVGW, KTW, W270, ACS
